PCR實驗室又稱分子實驗室、臨床基因擴增檢驗實驗室。它已逐漸成為檢驗領域必不可少的一部分，原則上PCR實驗室應當設置以下區域：試劑儲存和準備區、標本制備區、擴增區、擴增產物分析區。這4個區域在物理空間上必須是完全相互獨立的，各區域無論是在空間上還是在使用中，應當始終處于完全的分隔狀態，不能有空氣的直接相通。

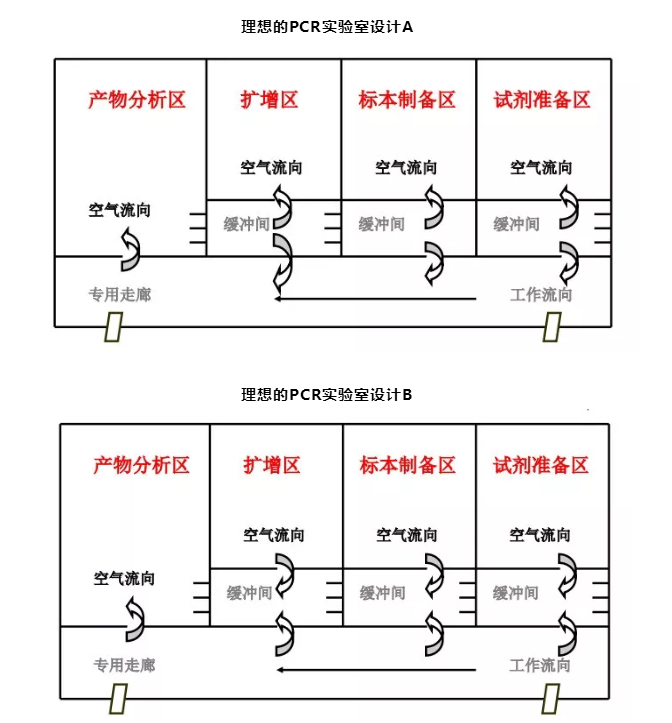

　　PCR實驗室平面設計布局

　　PCR實驗室四個單獨的工作區域：試劑貯存和準備區、標本制備區、擴增反應混合物配制和擴增區、擴增產物分析區。為避免交叉污染，進入各個工作區域必須嚴格遵循單一方向進行，即只能從試劑貯存和準備區→標本制備區→擴增反應混合物配制和擴增區→擴增產物分析區。 各實驗區之間的試劑及樣品傳遞應通過傳遞窗進行。

　　臨床PCR實驗室設計的16字口訣：各區獨立、注意風向、因地制宜、方便工作。

　　(1)在物理空間上，必須是完全相互獨立的，各區域無論是在空閑還是在使用中，應始終處于完全的分隔狀態; (2)不能有空氣的直接相通。

　　PCR實驗室裝修施工

　　PCR實驗室需要依據《醫療機構臨床基因擴增檢驗實驗室管理辦法》、《實驗室生物安全通用要求》、《生物安全實驗室建筑技術規范》等相關規定進行設計施工。

　　1、PCR實驗室所操作致病性生物因子大多屬于第二類病原微生物，實驗活動所需生物安全實驗室級別的生物危害等級為BSL-2。列舉裝修要點如下：

　　1實驗室內墻壁、頂板和地板應當光滑、易清潔、防滲漏并耐化學品和消毒劑的腐蝕。地面應防滑，不得在實驗室內鋪設地毯和懸掛窗簾。實驗室的墻體，包括頂棚，應結構牢固、氣密性好、所有陰角采用圓弧形線條過渡;墻體內壁光潔、不吸附、耐腐蝕、易清洗消毒;墻體和吊頂建議使用彩鋼板。

　　2地面材料應滿足無縫隙、無滲漏、光潔、耐腐蝕的要求。

　　3燈具要選用凈化燈具，能達到便于清洗、不積塵的特點。實驗室應設應急照明裝置，同時考慮合適的安裝位置，以保證人員安全離開實驗室。

　　4有可靠的電力供應和應急照明。每個房間必須裝有紫外線殺菌燈，殺菌燈的安裝高度在1.8～2.1m之間。

　　5傳遞窗內部安裝有紫外燈，供消毒用。

　　6應配備足夠的固定電源插座，避免多臺設備使用共同的電源插座。應有可靠的接地系統，應在關鍵節點安裝漏電保護裝置或監測報警裝置。

　　7實驗室臺(桌)柜和座椅等應穩固和堅固，邊角應圓滑。實驗臺面應防水，并能耐受熱、有機溶劑、酸堿、消毒劑及其他化學劑。一般采用環氧樹脂臺面。

　　8實驗臺中的櫥柜和實驗臺應牢固，實驗臺、柜和其他設備之間應保持一定距離，以便清潔。

　　9實驗室門為凈化門，應有可視窗并帶自動閉門器，實驗室的門與門不能相對開啟，必須錯位開啟。并達到適當的防火等級，門鎖及門的開啟方向應不妨礙室內人員逃生。

　　10實驗室應設洗手池，水龍頭開關宜為非手動式，宜設置在靠近出口處。

　　11給水管道應設置倒流防止器或其他有效的防止回流的裝置;給排水系統應不滲漏，下水應有防回流設計。

　　12應配備適用的應急器材，如消防器材、意外事故處理器材、急救器材等。

　　13應配備適用的通訊設備。

　　PCR實驗室的裝修有布局、工程材料、通風系統、排風系統、壓力梯度、建筑工藝等幾個關鍵點，總結如下：

　　墻面：主體結構建議使用彩鋼板圍護，墻面光潔、不產塵積塵、耐腐蝕，易清潔、無縫隙;

　　地面：建議使用PVC卷材，、耐腐蝕、無縫隙、無滲漏;

　　陰陽角：均采用圓弧角密封處理，不易積塵;

　　傳遞窗：必須設置互鎖(機械或電子);

　　主入口：實驗室主入口設有門禁管理;

　　通風系統：避免交叉污染;

　　排風系統：宜設置高效過濾器凈化;

　　氣流組織：采用上送下排形式;

　　壓力梯度：壓力梯度控制通過微壓差計及精密自控系統控制;

　　排水系統：排水系統應不滲漏，下水應有防回流設計。

　　應急用電：應有緊急發電設備或雙回路供電。關鍵設備應配備足夠的UPS并接入設備。

　　防護設施：設置洗眼裝置，必要時應有應急噴淋裝置;設置非接觸式操作理念(感應式水龍頭、感應式自動門、互鎖傳遞窗等)。

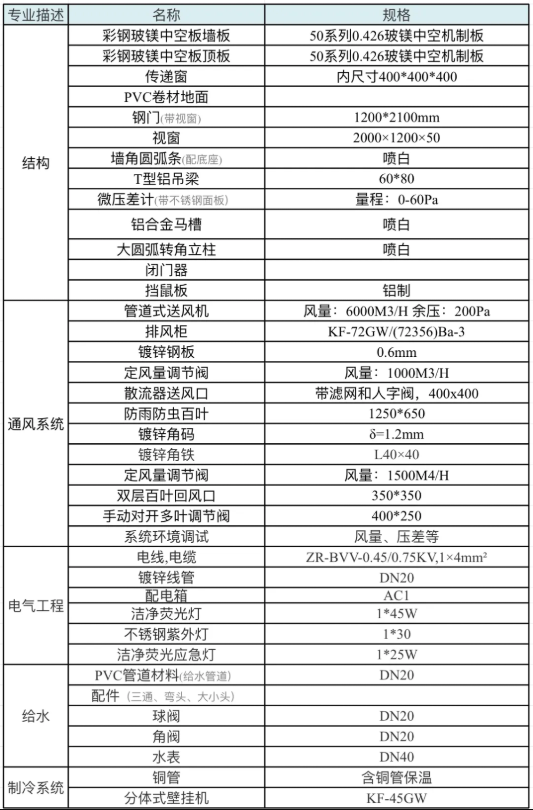

　　2、工程材料列表(列舉部分)

　　3、PCR實驗室的設備表(根據具體項目調整)

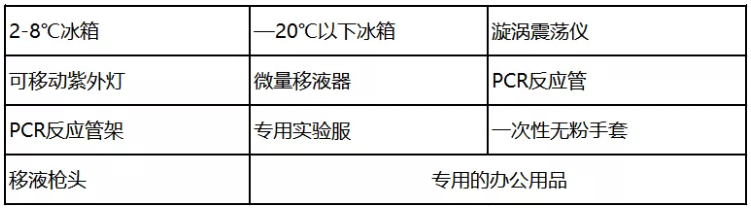

　　試劑儲存和準備區 (PCR 1區)

　　功能：貯存試劑的制備、試劑的分裝和擴增反應混合液的準備，以及離心管、吸頭等消耗品的貯存和準備。

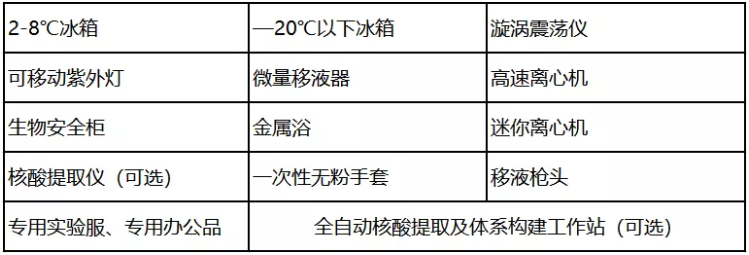

　　標本制備區(PCR 2區)

　　功能：核酸(RNA、DNA)提取、貯存及其加入至擴增反應管。對于涉及臨床樣本的操作，應符合生物安全二級實驗室防護設備、個人防護和操作規范的要求。

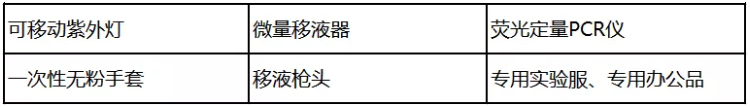

　　擴增區(PCR 3區)

　　功能：DNA擴增及檢測。

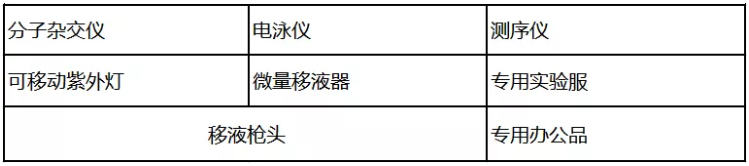

　　產物分析區 (PCR 4區)

　　功能：擴增片段的進一步分析測定，如雜交、酶切電泳、變性高效液相分析、測序等。(開展項目不同對應不同儀器)

　　4、PCR實驗室合并情況

　　PCR不同區域可合并情況(一)

　　場景：使用實時熒光PCR儀

　　依據：衛生部辦公廳關于印發《醫療機構臨床基因擴增管理辦法》的通知;醫療機構臨床基因擴增檢驗實驗室工作導則;衛辦醫政發〔2010〕194號

　　合并：擴增區、擴增產物分析區可合并

　　PCR不同區域可合并情況(二)

　　場景：采用樣本處理、核酸提取及擴增檢測為一體的自動化分析儀

　　依據：衛生部辦公廳關于印發《醫療機構臨床基因擴增管理辦法》的通知;醫療機構臨床基因擴增檢驗實驗室工作導則;衛辦醫政發〔2010〕194號

　　合并：標本制備區、擴增區、擴增產物分析區可合并。
