生態環境監測實驗室主要開展水質分析、土壤分析、氣體分析、油分析、金屬分析等，一般擁有很多高精尖的科學分析儀器，重要性不言而喻。所以設計環境監測實驗室初期就應將實驗室整體布局、建筑、裝修材料、安全、消防、供電、水、氣、通風系統等多方面統籌設計，才能建設一個科學嚴謹且美觀的現代化環境監測實驗室。

　　一、平面設計系統

　　1.設計符合人體學

　　在做環境監測實驗室平面設計的時候，首先要考慮的因素就是安全。實驗室是*容易發生爆炸、火災、毒氣泄漏等事件的地方，所以在做平面設計的時候，應盡量地要保持實驗室的通風流暢、逃生通道暢通。

　　天平臺、儀器臺不宜離墻太近，離墻40cm為宜。為了在工作發生危險時易于疏散，實驗臺過道全部通向走廊。實驗室走廊凈寬度宜為2.5-3.5m，普通實驗室雙門寬以1.1-1.5m為宜，單門寬以0.8-0.9m為宜。

　　2.實驗室功能分類

　　根據監測中心實驗室檢測分析功能的不同，主要將實驗室分為五類：普通化學實驗室、物理監測實驗室、儀器分析實驗室、潔凈實驗室(無菌實驗室)和輔助實驗室。普通化學實驗室主要是進行容量分析、離子測定、氧化還原等實驗;物理監測實驗室主要是進行物理性監測分析實驗;潔凈實驗室主要是通過人為的手段，應用潔凈技術實現控制室內空氣中塵埃、含菌濃度、溫濕度與壓力、以達到所要求的潔凈度、溫濕度和氣流速度等環境參數;輔助實驗室主要有天平室、高溫室、純水室、氣瓶室、貯藏室等。

　　二、單臺結構功能設計系統

　　實驗室專用基礎配套裝備主要分三大部分：A.實驗臺部分;B.儀器臺部分;C.功能柜部分。

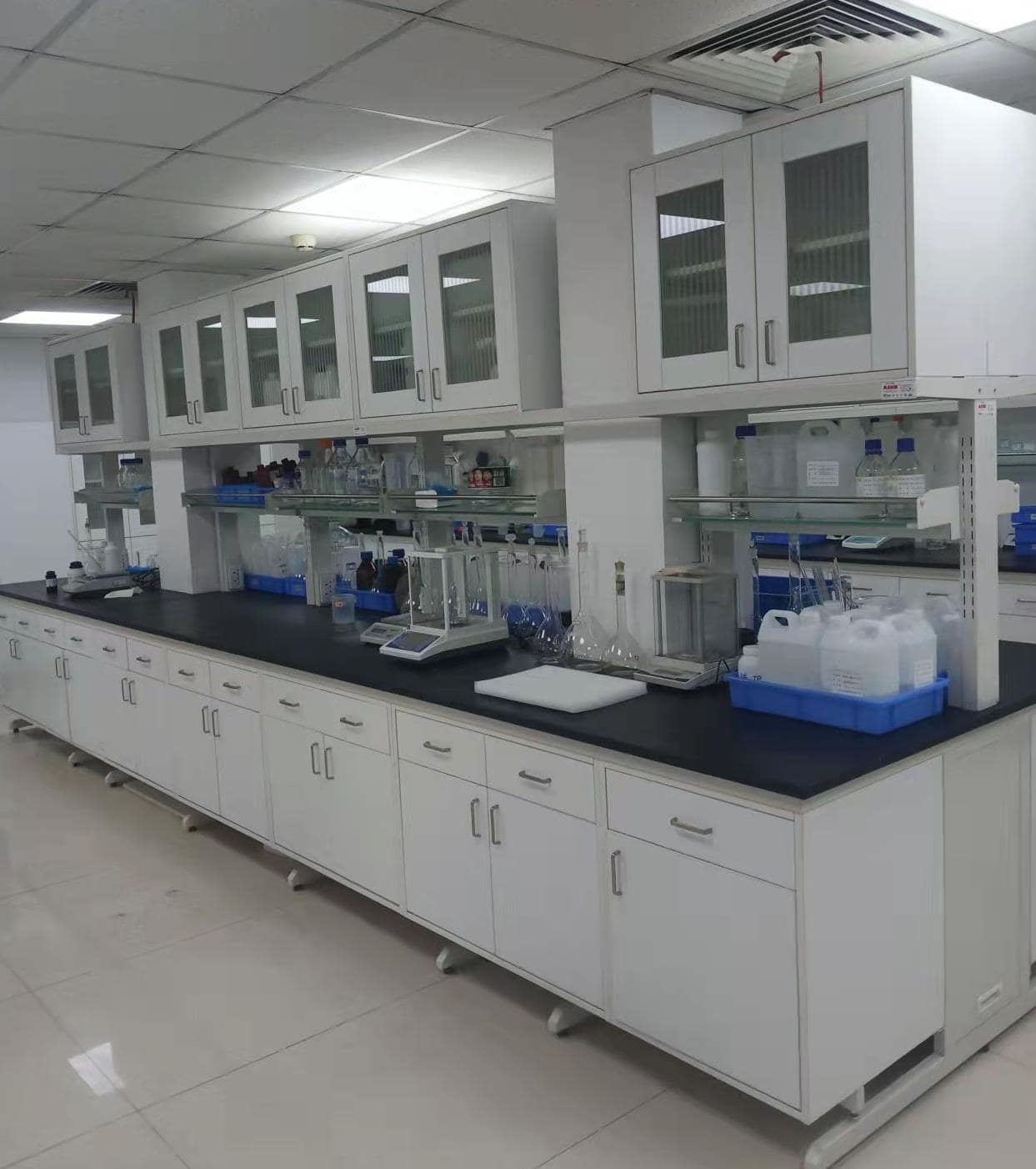

　　A.實驗臺部分

　　根據監控中心實驗室設計功能，主要涉及三類實驗臺：物理實驗臺(物理監測實驗)、化學實驗臺、生物實驗臺(主要用于凈化無菌實驗)。

　　B.儀器臺部分

　　儀器臺對承重性、穩定性、抗外干擾、電控要求很高，氣體配送嚴格、安全、可靠、方便、易管理。承重*好達到500Kg以上，用于儀器分析實驗室。

　　C.功能柜部分

　　功能柜的主要作用是服務和儲存，重要功能部分涉及安全、環保問題。功能柜按目前主流設計主要有全木和鋼木兩種，根據具體需要可以分別選擇。

　　三、供排水設計系統

　　供排水設計系統主要是為前期實驗室建筑設計服務。為建筑設計院提供實驗臺上下水點。按照用水和排水性質的不同，將監測監控中心實驗大樓的供排水系統分為實驗供排水和日常供排水兩類，供排水管道各自獨立。

　　四、電控系統

　　環境監測實驗室用電主要包括照明電和動力電兩大部分。動力電主要用于各類儀器設備用電、電梯、空調等的電力供應。實驗室供電系統也是實驗室*基本的條件之一。實驗室區域要求兼有交流、直流電源，以及單相、三相兩種電源插座，并常有穩壓要求。

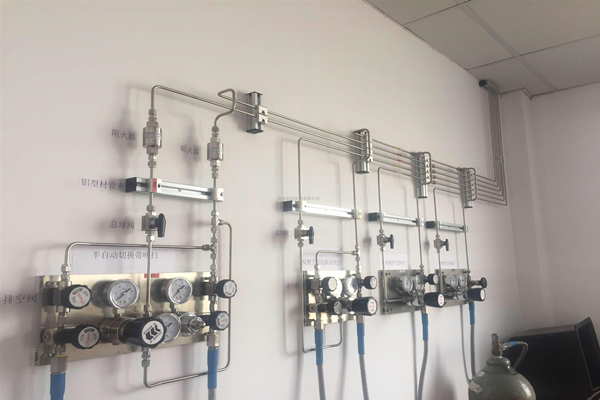

　　五、氣體配送系統

　　環境監測實驗室用氣主要有不燃?xì)怏w(氮?dú)?、二氧化?、惰性氣體(氬氣、氦氣等)、易燃?xì)怏w(氫氣、一氧化碳)、助燃?xì)怏w(氧氣)組成。除不燃?xì)怏w、惰性氣體外其他氣體不進入實驗室，通過輸氣管接到各實驗室內。一般氣相色譜室配置氦氣、氮?dú)?。氣質聯用室配置了氦氣、氫氣、氧氣。氫氣管線上的連接管件都要連接后焊接，嚴禁有泄漏的可能。所有的管線在安裝完畢后一定要做氣密性試驗，并在使用前要先除油。由于管道細小，管間距小，安裝過程中可依據現場情況進行調整，保證間距不小于45mm，氣瓶裝瓶時，易燃易爆與惰性氣體同柜，杜絕兩種易燃?xì)怏w同瓶裝一柜。

　　六、氣體排出系統

　　實驗室內存在許多不利于人體健康的化學物質污染源，特別是有害氣體，排風非常重要。但能源往往會被大量的消耗，所以，實驗室的通風控制系統既要安全，又要符合節能的需要。實驗室通常排風設備主要有：通風柜、原子吸收罩、萬向排氣罩、吸頂式排氣罩、臺上式排氣罩等。
